型號：QDL,QDLF4

產品特點

QDL/QDLF不銹鋼立式多級離心泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，不銹鋼多級離心泵適應于不同溫度、流量和壓力范圍，QDL適用于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。立式多級離心泵可運用在樓宇增壓供水行業、工業設備增壓配套行業。不銹鋼立式多級離心泵型號齊全,應用廣泛,使用壽命長,效率高等特點。

客服熱線：0512-58651188

不銹鋼立式多級離心泵

性能范圍

流量范圍 [m3/h]	Q=1~240m3/h
揚程 [m]	H=6~400m
電機功率 [kW]	N=0.37kW~110kW
水泵效率 [%]	η=32%~75%
液體溫度 [℃]	-15℃~+120℃
進出口聯接圓法蘭規格	DN25~DN150

產品范圍

說明

QDL2

QDL4

QDL8

QDL12

QDL16

QDL20

QDL30

QDL42

QDL60

QDL90

QDL120

QDL150

QDL200

頻率

50HZ

額定流量[m3/h]

120

150

200

流量范圍 [m3/h]

1~3.6

1.8~7

5~11

8~16

8~22

12~28

22~40

30~54

45~75

72~108

60~150

80~180

100~240

最大壓力[bar]

電機功率[kW]

0.37~4

0.75~7.5

0.75~11

1.1~15

1.1~18.5

2.2~30

3~37

4~45

11~55

11~75

18.5~110

溫度范圍[℃]

-15℃~+120℃

類型

QDL

●

QDLF

●

進出口口徑：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

應用

QDL/QDLF不銹鋼立式多級離心泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，不銹鋼多級離心泵適應于不同溫度、流量和壓力范圍，QDL適用于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。立式多級離心泵可運用在樓宇增壓供水行業、工業設備增壓配套行業。

運行條件

稀薄，干凈，不含固體顆粒和纖維的非易爆液體。

如需輸送揮發性易爆液體，需配備防爆電機。

如需輸送粘度比重較高的油類液體，選泵型號需加大，配備電機功率需加大。

電機

如用戶不作要求，本廠提供立式多級離心泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵，亦可配備防爆電機，防潮、防濕電機。

最大環境溫度與海拔

當不銹鋼立式多級離心泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。

型號含義

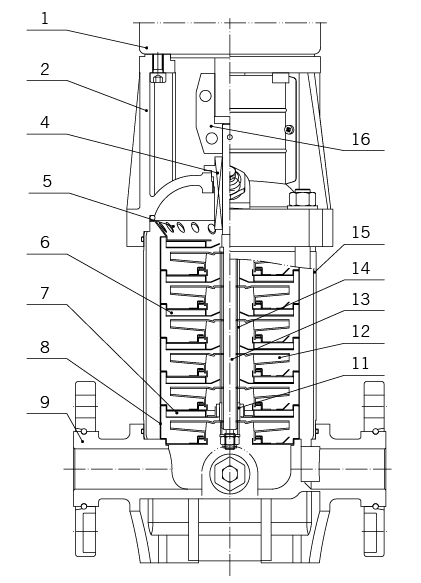

截面圖/QDL,QDLF4

材料/QDLF4

序號	名稱	材料
1	電動機
2	電機座	鑄鐵
4	機械密封
5	出口導流器	不銹鋼
6	普通導流器	不銹鋼
7	帶軸承導流器	不銹鋼
8	底部導流器	不銹鋼
11	軸承內圈	碳化鎢
12	葉輪	不銹鋼
13	泵軸	不銹鋼
14	級間套	不銹鋼
15	外圓筒	不銹鋼
16	聯軸器	碳鋼
QDLF
3	泵蓋	不銹鋼
9	進出水段	不銹鋼
10	底座	鑄鐵
QDL
9	進出水段	鑄鐵

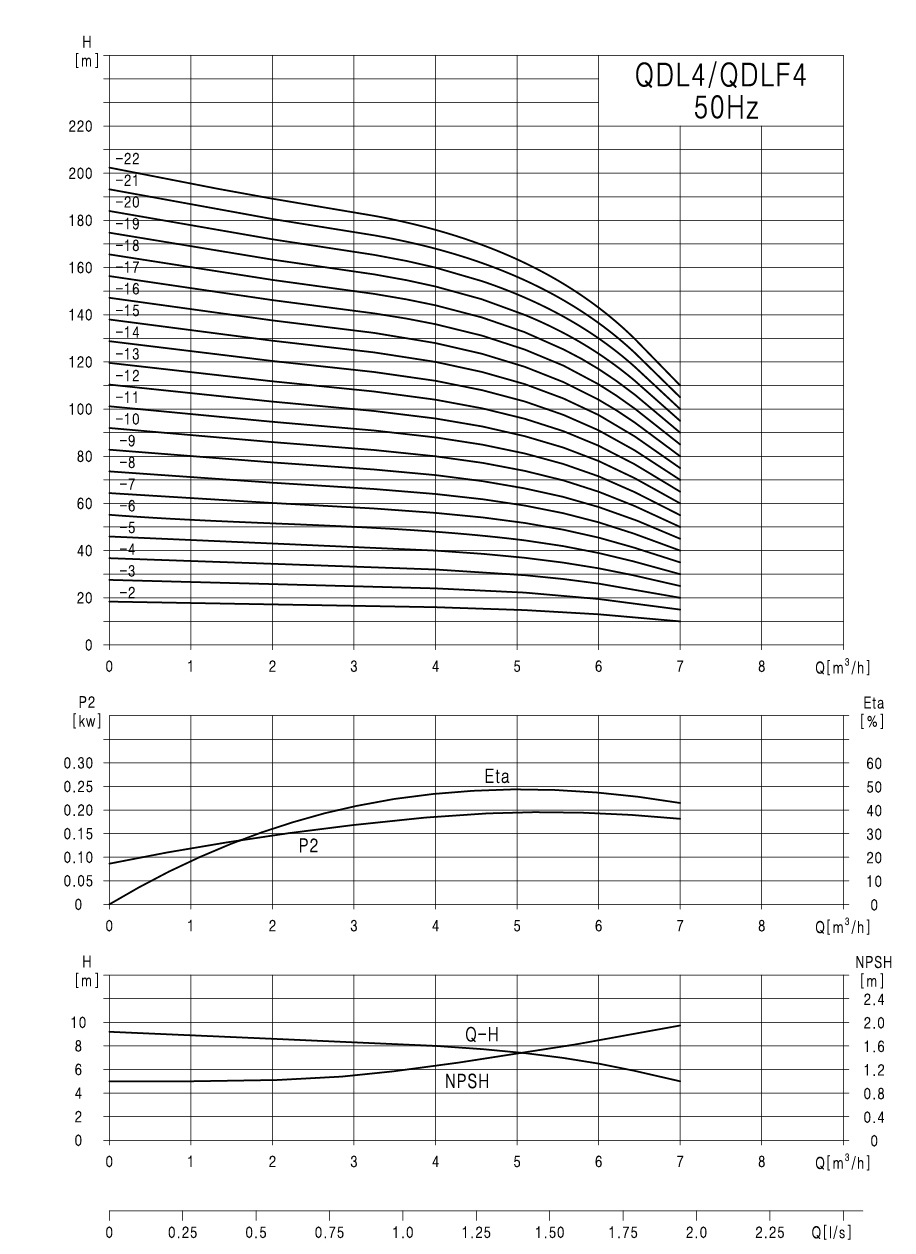

性能曲線

性能表

型號	配用電機 (kw)	流量 Q(m3/h)	2.4	3.O	4.O	4.8	6.O	7.O
QDL4-20	0.6	揚程 H(m)	17.4	17	16	15	13	10
QDL4-30	0.8		26	26	24	22.5	20	15
QDL4-40	1.1		34.5	34	32	30	26	20
QDL4-50	1.1		43	43	40	37.5	33	25
QDL4-60	1.5		52	51	48	45	39	30
QDL4-70	1.5		61	60	56	52.5	46	35
QDL4-80	1.5		69.5	68	64	60	52	40
QDL4-90	2.2		78	77	72	67.5	59	45
QDL4-100	2.2		87	85	80	75	65	50
QDL4-110	2.2		95	94	88	82.5	72	55
QDL4-120	3		104	102	96	90	78	60
QDL4-130	3		113	111	104	97.5	85	65
QDL4-140	3		122	119	112	105	91	70
QDL4-150	3		131	128	120	112.5	98	75
QDL4-160	3		140	136	128	120	104	80
QDL4-170	4		148	145	136	127.5	111	85
QDL4-180	4		157	153	144	135	117	90
QDL4-190	4		165	162	152	142.5	124	95
QDL4-200	4		174	170	160	150	130	100
QDL4-210	4		182	179	168	157.5	137	105
QDL4-220	4		191	187	176	165	143	110

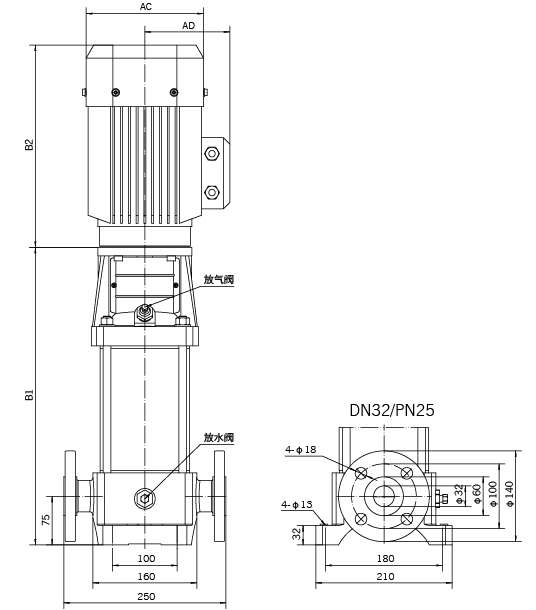

安裝圖

尺寸和重量

型號	尺寸（mm）					重量（kg）
型號	B1	B2	B1+B2	AC	AD	重量（kg）
QDL4-20	277	225	502	145	86	25.5
QDL4-30	314	250	564	175	145	27.5
QDL4-40	341	250	591	175	145	30
QDL4-50	368	250	618	175	145	30.5
QDL4-60	405	290	695	195	155	35
QDL4-70	432	290	722	195	155	35.5
QDL4-80	459	290	749	195	155	36
QDL4-90	486	290	776	195	155	41
QDL4-100	513	290	803	195	155	41.5
QDL4-110	540	290	830	195	155	42
QDL4-120	577	320	897	215	180	50
QDL4-130	604	320	924	215	180	50.5
QDL4-140	631	320	951	215	180	51
QDL4-150	658	320	978	215	180	51.5
QDL4-160	685	320	1005	215	180	52
QDL4-170	712	350	1062	240	190	59.5
QDL4-180	739	350	1089	240	190	60
QDL4-190	766	350	1116	240	190	60.5
QDL4-200	793	350	1143	240	190	61
QDL4-210	820	350	1170	240	190	61.5
QDL4-220	847	350	1197	240	190	62
