型號：QDL,QDLF

產品特點

QDL/QDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，QDL適用于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。

客服熱線：0512-58651188

輕型不銹鋼立式多級離心泵

性能范圍

流量范圍 [m3/h]	Q=1~240m3/h
揚程 [m]	H=6~400m
電機功率 [kW]	N=0.37kW~110kW
水泵效率 [%]	η=32%~75%
液體溫度 [℃]	-15℃~+120℃
進出口聯接圓法蘭規格	DN25~DN150

產品范圍

說明

QDL2

QDL4

QDL8

QDL12

QDL16

QDL20

QDL30

QDL42

QDL60

QDL90

QDL120

QDL150

QDL200

頻率

50HZ

額定流量[m3/h]

120

150

200

流量范圍 [m3/h]

1~3.6

1.8~7

5~11

8~16

8~22

12~28

22~40

30~54

45~75

72~108

60~150

80~180

100~240

最大壓力[bar]

電機功率[kW]

0.37~4

0.75~7.5

0.75~11

1.1~15

1.1~18.5

2.2~30

3~37

4~45

11~55

11~75

18.5~110

溫度范圍[℃]

-15℃~+120℃

類型

QDL

●

QDLF

●

進出口口徑：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

應用

運行條件

稀薄，干凈，不含固體顆粒和纖維的非易爆液體。

如需輸送揮發性易爆液體，需配備防爆電機。

如需輸送粘度比重較高的油類液體，選泵型號需加大，配備電機功率需加大。

電機

如用戶不作要求，本廠提供水泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵，亦可配備防爆電機，防潮、防濕電機。

最大環境溫度與海拔

當泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。

型號含義

截面圖/QDL,QDLF120

材料/QDLF120

序號	名稱	材料
1	支架	鑄鐵
3	機械密封
4	出水體	不銹鋼
5	支撐導葉	不銹鋼
6	導葉	不銹鋼
7	導流器	不銹鋼
9	底座	鑄鐵
11	葉輪	不銹鋼
12	軸	不銹鋼
13	軸套	碳化鎢
14	耐壓筒	不銹鋼
15	聯軸器	碳鋼
	橡膠零件	NBR
QDLF
2	泵頭	鑄鐵
8	進出水段	鑄鐵
QDL
2	泵頭	不銹鋼
8	進出水段	不銹鋼

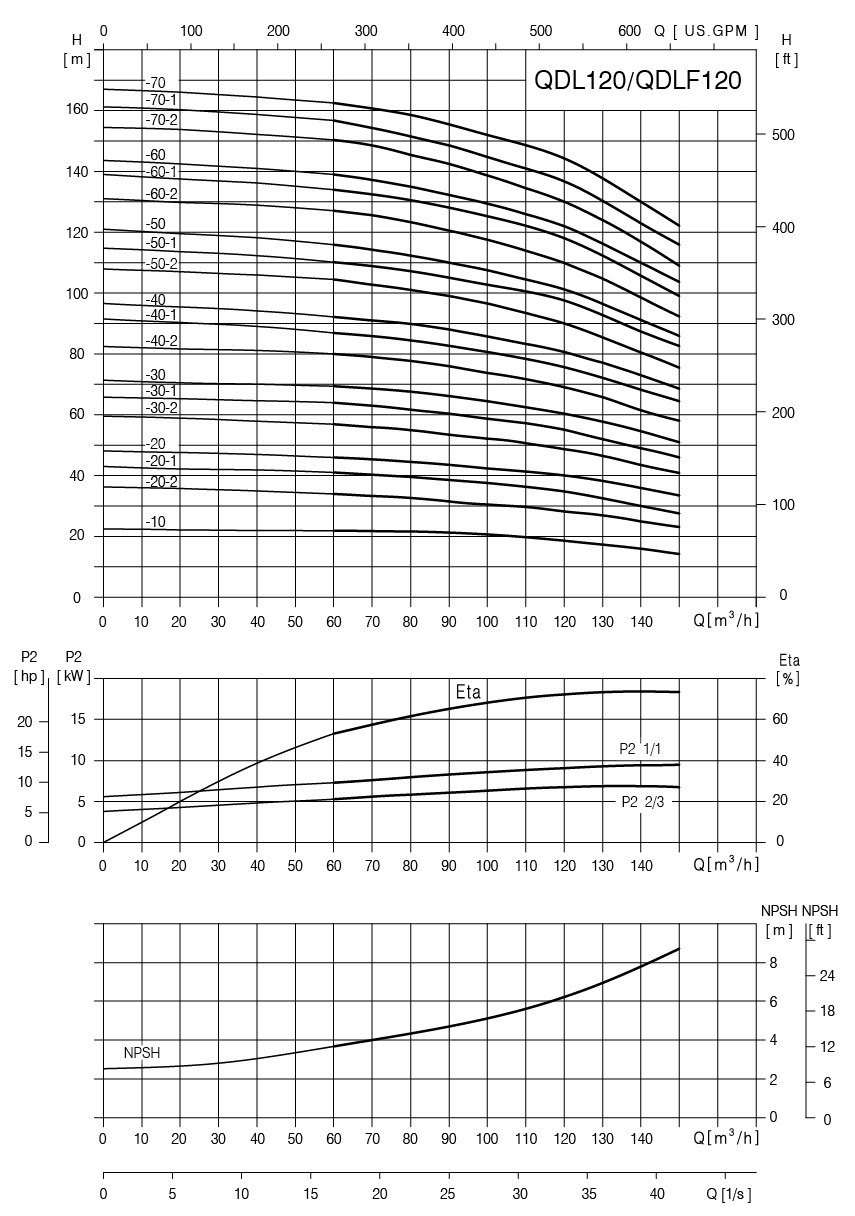

性能曲線

性能表

型號	配用電機 (kw)	流量 Q(m3/h)	60	70	80	90	100	110	120	130	140	150
QDL120-10	11	揚程 H(m)	22	22	22	21	20.5	19.5	18.5	17	16	15
QDL120-20-2	15		34	34	33	31	30.2	30	28.5	27	25	24
QDL120-20-1	18.5		41	40	40	39	37	36.5	34.5	32.5	30	27.5
QDL120-20	22		46	45	45	44	42.4	41	40	38	36	33.5
QDL120-30-2	30		57	56	55	54	52	51	49	46.5	43.5	41
QDL120-30-1	30		64	63	62	60	58.5	57.5	55.5	52	49	46
QDL120-30	30		69.5	69	68	66	64.4	62.5	61	57.5	54.5	51
QDL120-40-2	37		80.5	79	78	76	73.5	72	69	66	61.5	58
QDL120-40-1	37		87	86	85	82	80	78	76	72	68	64.5
QDL120-40	45		92.5	91	90	88	85.5	83	81	77	73	68.5
QDL120-50-2	45		105	103	101	99	96	93	90	85.5	80.5	75.5
QDL120-50-1	45		111	109	108	105	102	100	97	92	86.5	83
QDL120-50	55		116	114	113	110	107.5	104.5	101.5	96	91	86
QDL120-60-2	55		128	126	123	121	117.3	113.5	110	104.5	98.5	92.5
QDL120-60-1	55		134	132	131	127	124	121	118	111	105	100
QDL120-60	75		139	137	135	132	128.8	126	123	116	110	104
QDL120-70-2	75		151	148	146	143	138.6	134	130	123.5	116.5	109
QDL120-70-1	75		157	154	152	149	144.5	141	137.5	130	123	116.5
QDL120-70	75		163	161	159	155	151	148	145	137	129	123

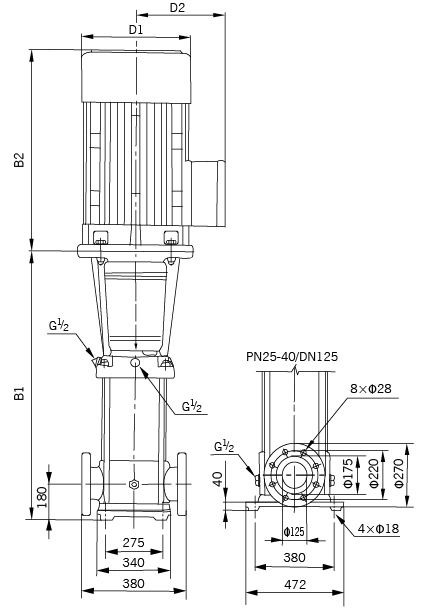

安裝圖

尺寸和重量

型號	尺寸					重量
型號	B1	B2	B1+B2	P/AC	AD	重量
QDL120-10	840	500	1340	330	255	230
QDL120-20-2	1000	500	1500	330	255	245
QDL120-20-1	1000	550	1550	330	255	250
QDL120-20	1000	575	1575	360	285	285
QDL120-30-2	1160	650	1810	400	310	360
QDL120-30-1	1160	650	1810	400	310	360
QDL120-30	1160	650	1810	400	310	360
QDL120-40-2	1320	650	1970	400	310	400
QDL120-40-1	1320	650	1970	400	310	400
QDL120-40	1320	685	2005	460	340	460
QDL120-50-2	1480	685	2165	460	340	470
QDL120-50-1	1480	685	2165	460	340	470
QDL120-50	1510	760	2270	540	370	575
QDL120-60-2	1670	760	2430	540	370	585
QDL120-60-1	1670	760	2430	540	370	585
QDL120-60	1670	845	2515	580	410	705
QDL120-70-2	1830	845	2675	580	410	715
QDL120-70-1	1830	845	2675	580	410	715
QDL120-70	1830	845	2675	580	410	715
